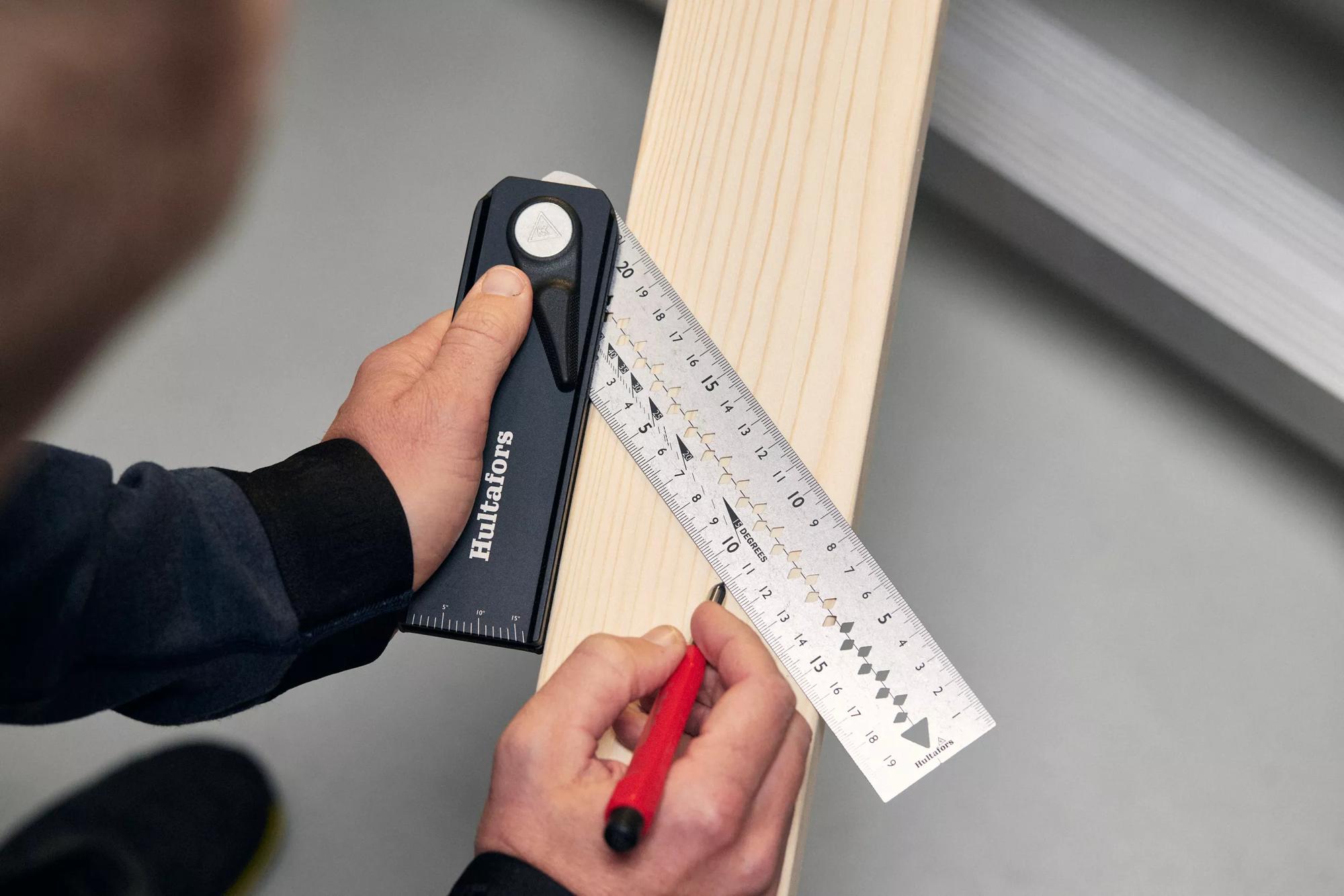

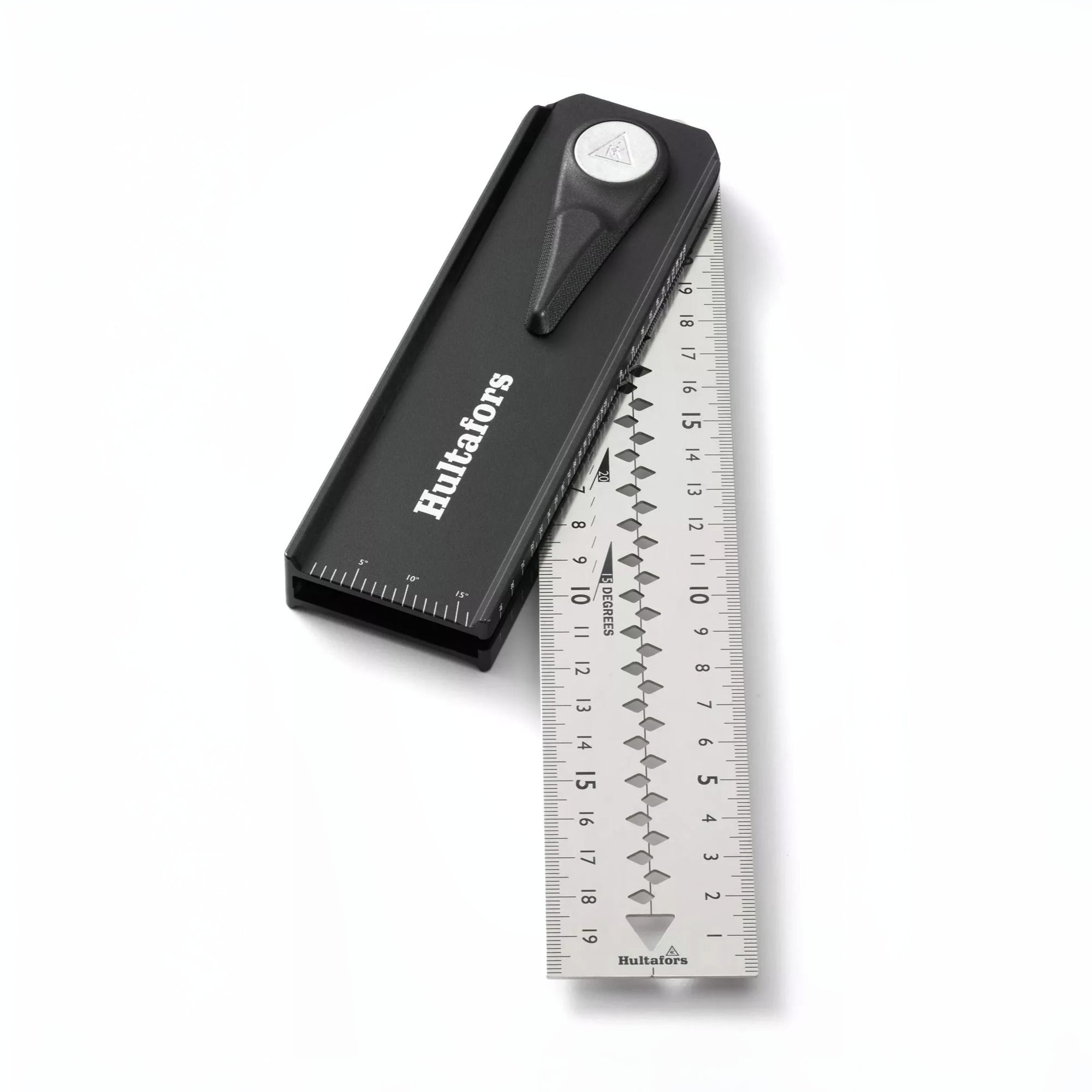

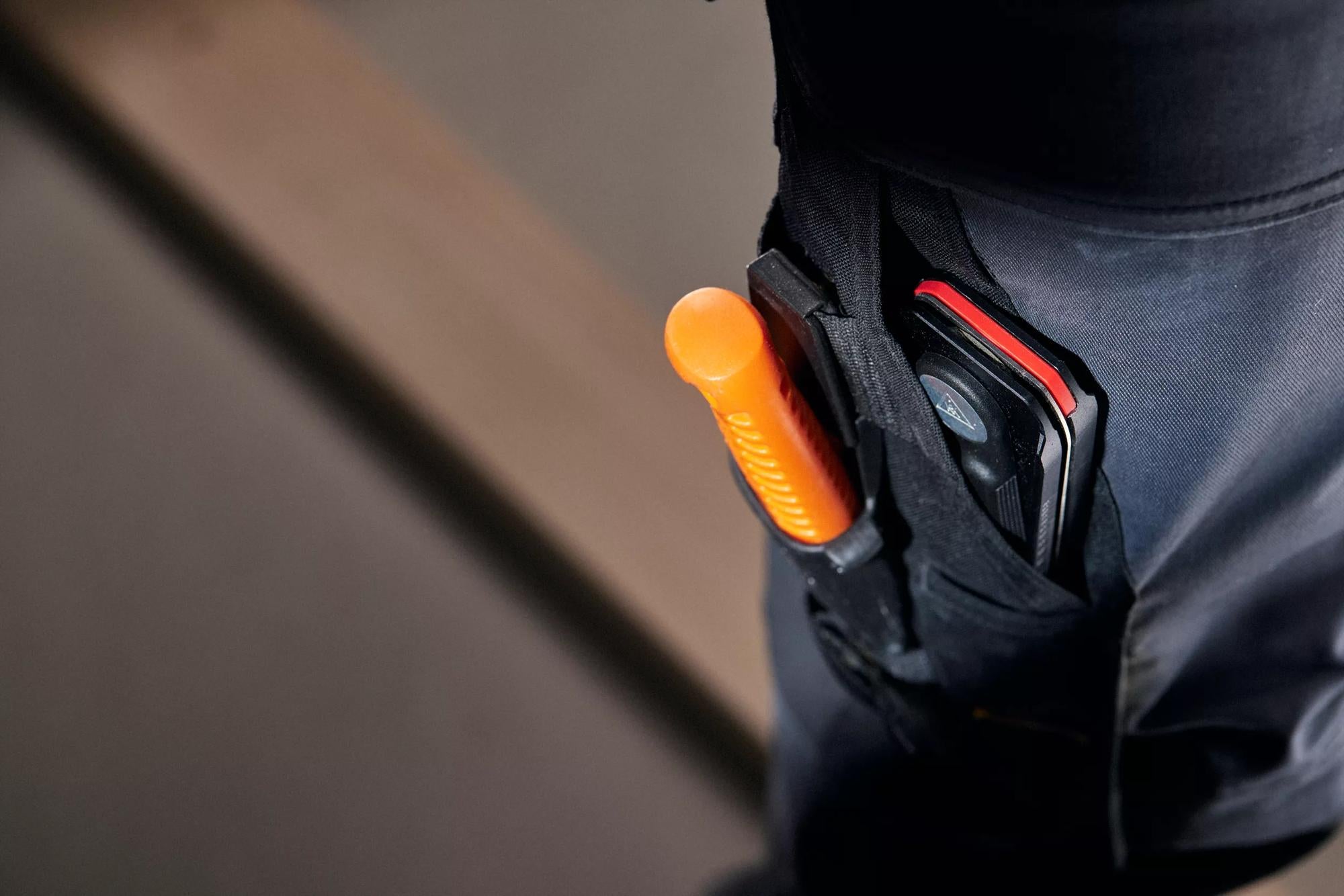

Hultafors Quattro smygvinkel är ett ställbart mätverktyg som kombinerar funktionerna hos en traditionell vinkelhake, en smygvinkel och en vinkelmätare. Verktyget är konstruerat för att mäta, kopiera och överföra vinklar vid bygg-, verkstads- och snickeriarbeten, och dess helt hopfällbara design underlättar förvaring i arbetshandska eller verktygsficka.Verktyget är uppbyggt kring ett CNC-fräst…
Hultafors Quattro smygvinkel är ett ställbart mätverktyg som kombinerar funktionerna hos en traditionell vinkelhake, en smygvinkel och en vinkelmätare. Verktyget är konstruerat för att mäta, kopiera och överföra vinklar vid bygg-, verkstads- och snickeriarbeten, och dess helt hopfällbara design underlättar förvaring i arbetshandska eller verktygsficka.Verktyget är uppbyggt kring ett CNC-fräst anslag i anodiserat aluminium och ett laserutskuret blad i höghållfast rostfritt stål. Bladet har en bredd på 45 mm för att matcha standardiserade regeldimensioner, och en integrerad centrumlinje underlättar symmetrisk märkning på båda sidor om regeln. En robust mekanisk led gör att vinkeltoleransen uppgår till 0,06° (1 mm/m).
Varumärke
Hultafors
Urspungsland
Sverige

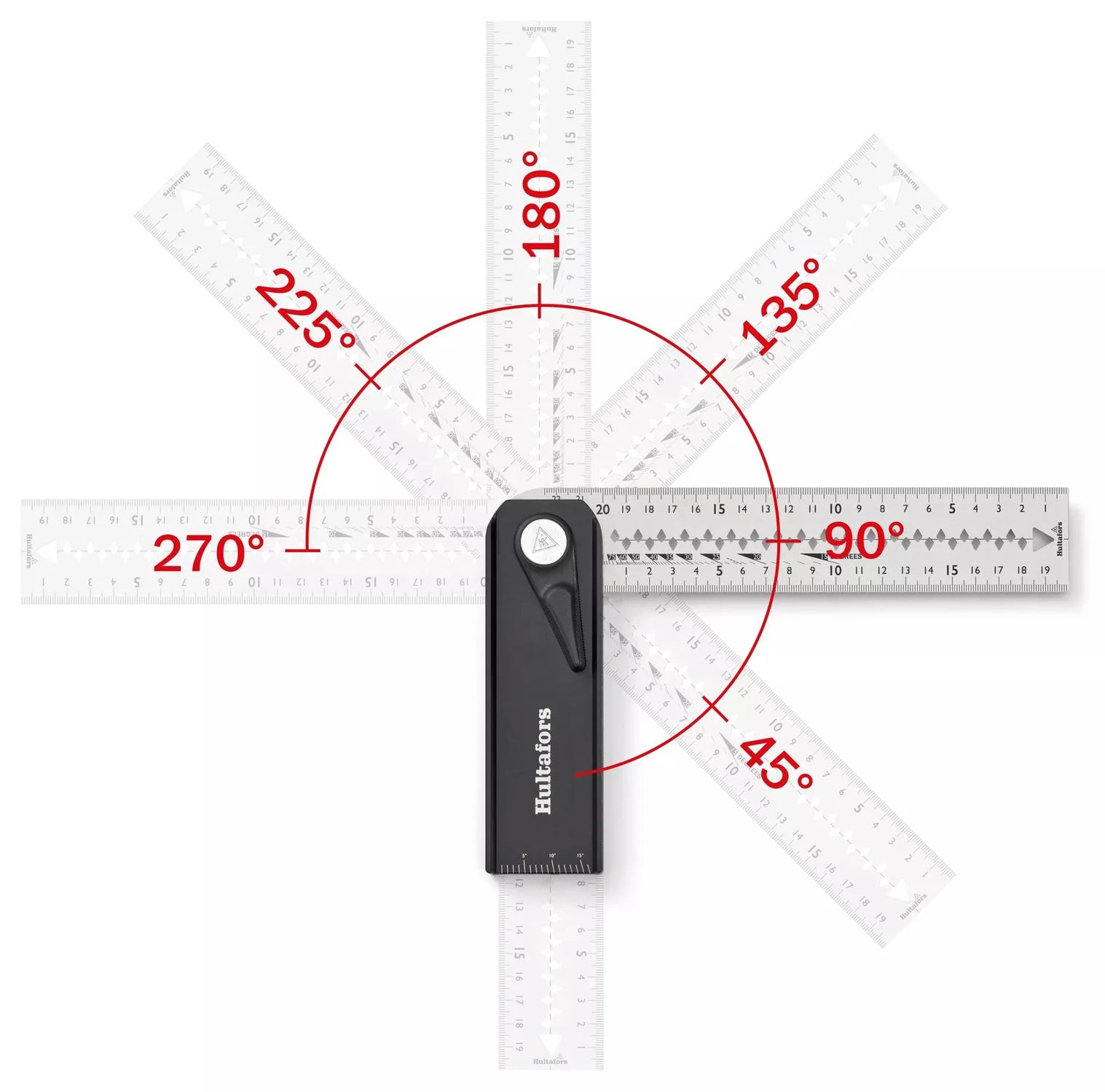

Det roterbara bladet är utrustat med fasta mekaniska klicklägen för fasta vinklar vid 45°, 90°, 135°, 180°, 225° och 270°.
Vid rotation över 180° kan anslagets motsatta sida användas som referensyta, vilken saknar skåra för att förhindra att tunna plåt- eller materialdetaljer glider in.
Låsvredet möjliggör steglös omställning till en klassisk smygvinkel för kopiering och fixering av valfria vinklar mellan 0° och 270°.
Bladet har längsgående märkskåror med 5 mm mellanrum för parallell ritsning eller skärning längs en materialkant.
Integrerade gradskalor på både blad och anslag tillåter direkt mätning och inställning av vinklar mellan 0° och 90°.
Lasergraverade millimetergraderingar används istället för kemisk etsning, vilket ger hög kontrast och hög nötningsbeständighet.
Det anodiserade aluminiumet i anslaget är framställt med reducerad miljöpåverkan, motsvarande en fjärdedel av det globala genomsnittet för koldioxidavtryck.
Modell: Quattro smygvinkel (Quattro Bevel Square)
Bladmaterial: Rostfritt stål (laserutskuret, 1 mm tjockt)
Anslagsmaterial: Anodiserat aluminium (CNC-fräst)
Anläggningsyta, bredd: 19 mm

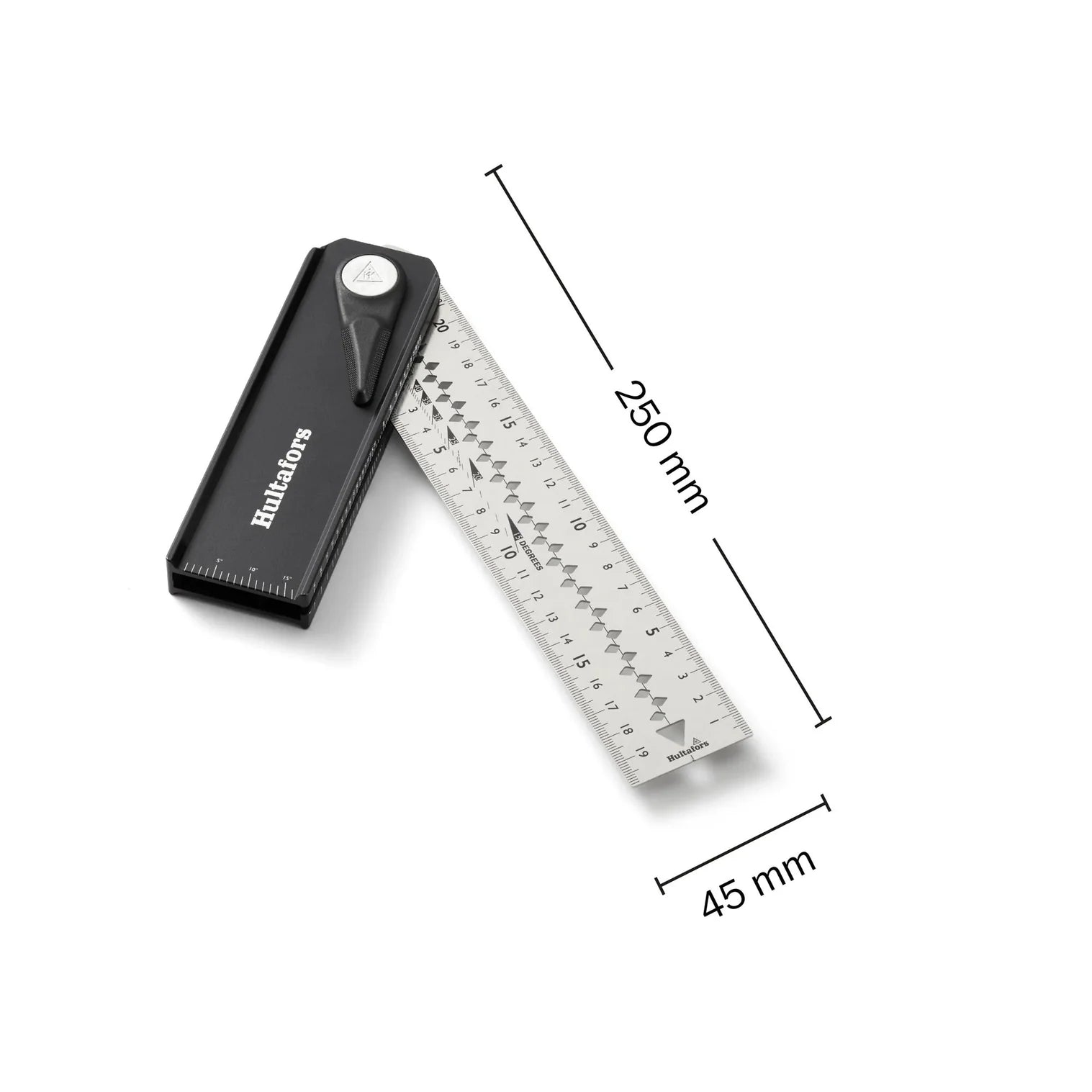

Bladbredd: 45 mm
Bladlängd: 250 mm (användbar längd)
Dimensioner (Huvudmått): Längd 245 mm, bredd 50 mm, höjd 19 mm
Mätområde, smygfunktion: Steglös 0°–270°
Vinkeltolerans: 0,06° (1 mm/m)
Gradering: Millimeter (laseretsad) och grader (0°–90°)
Märkskåror: 5 mm intervall
Genom att kombinera CNC-fräst aluminium med ett laserburet stålblad uppnås en hög geometrisk noggrannhet som behålls även i krävande verkstadsmiljöer. Tillverkningen sker under kontrollerade europeiska arbets- och miljöförhållanden, där moderna produktionsmetoder som lasergravering ersätter traditionella kemiska syrabad.
* Denna produkt ingår i vårt målbildssortiment. Vi förbereder just nu logistik och partnerskap inför vår officiella lansering.
