Veritas Micro-Adjust Wheel Marking Gauge är ett ritsmått avsett för precisionsmärkning och dimensionsöverföring vid finsnickeri. Verktyget kombinerar ett skärhjul i härdat stål med en integrerad mikrojusteringsmekanism, vilket möjliggör kontrollerade fininställningar med hög repeterbarhet.
Konstruktionen bygger på en stomme i anodiserat aluminium med en anläggningsyta i mässing och en stång i rostfritt stål. Genom att placera stången förskjuten från centrum maximeras referensytan mot arbetsstycket samtidigt som konstruktionen förhindrar att verktyget rullar ner från arbetsbänken.
Varumärke
Veritas
Urspungsland
Kanada
Det härdade skärhjulet skär av träfibrerna istället för att riva dem, vilket ger en ren markeringslinje även tvärs över fiberriktningen.
Hjulets enkelsidiga invändiga fasning drar aktivt verktygets mässingsanslag mot arbetsstyckets kant under draget för att säkerställa rätvinklig stabilitet.

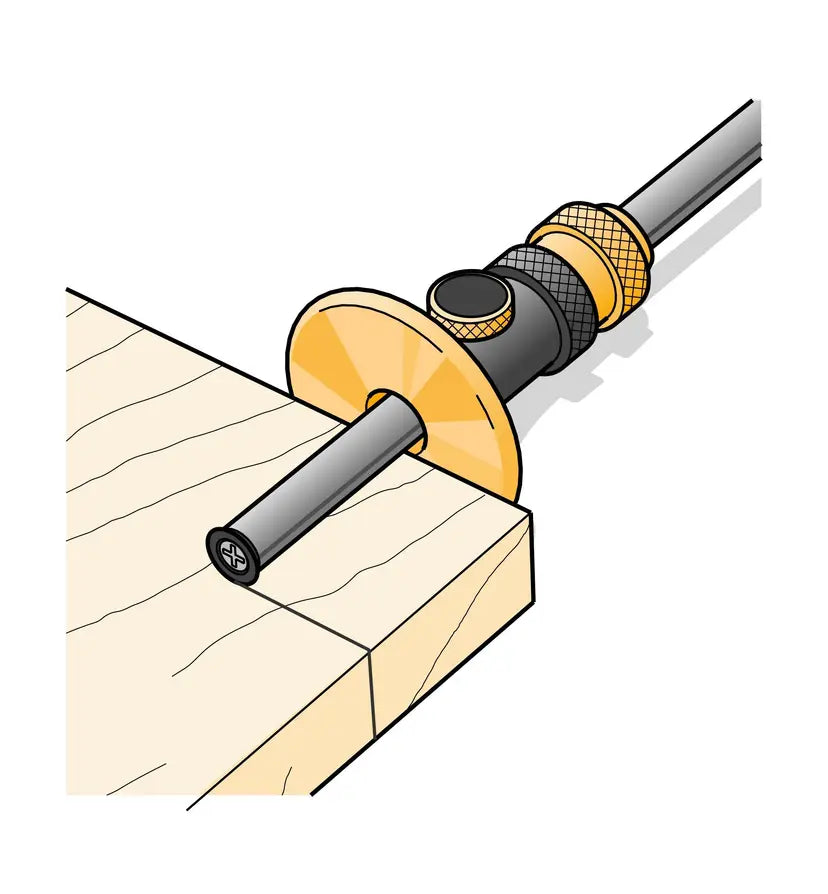

Skäreggen är placerad i stångens absoluta ände, vilket underlättar direkt överföring och märkning av djupmått från exempelvis tapphål eller falsar.
Skärhjulet kan dras in helt i en försänkt hålighet i mässingsanslaget för att skydda eggen från mekaniska skador vid förvaring.
Mikrojusteringen styrs via en tvåstegs spännhylsa med fingänga där en full revolution flyttar skärhjulet 1/32" (cirka 0,8 mm).
En invändig O-ring ger en konstant, lätt friktion mot stången vilket förhindrar att grovinställningen förskjuts innan mekanismen låses med den räfflade tumskruven.
Material, stomme: Anodiserat aluminium med anläggningsyta i mässing
Material, stång: Rostfritt stål
Material, skärhjul: Härdat stål
Totallängd: 170 mm
Mikrojusteringsområde: 3/16" (drygt 6 mm)
Justering per varv: 1/32"
Låsmekanism: Tvåstegs spännhylsa och räfflad tumskruv
Vid slipning demonteras skärhjulet genom att fästskruven lossas, varefter hjulets plana sida (den icke-fasade sidan) bryns mot en plan slipsten eller ett diamantbryne. Skärhjulet är konstruerat för att vara fixerat och inte rotera under märkning, varför fästskruven ska dras åt ordentligt vid återmontering för att säkerställa ett stabilt skär.
